Tủ điện công nghiệp là gì? Tiêu chí lựa chọn phù hợp cho nhà máy, nhà xưởng

Tủ điện công nghiệp là thiết bị quan trọng trong hệ thống điện của nhà máy và xưởng sản xuất, đảm nhận chức năng phân phối, điều khiển và bảo vệ nguồn điện. Vậy tủ điện công nghiệp có cấu tạo như thế nào, gồm những loại nào và làm sao để lựa chọn phù hợp với nhu cầu của từng nhà xưởng? Hãy cùng SONGLAMCONS tìm hiểu trong bài viết dưới đây. >

Nội Dung

1. Tủ điện công nghiệp là gì?

Tủ điện công nghiệp (Industrial Electrical Cabinet) là hệ thống dạng tủ hoặc hộp chuyên dụng, thường được chế tạo từ thép sơn tĩnh điện hoặc inox, dùng để chứa, bảo vệ và quản lý các thiết bị điện trong hệ thống điện công nghiệp. Thiết bị này được sử dụng phổ biến tại nhà máy, xưởng sản xuất, trạm biến áp, khu công nghiệp và các công trình có nhu cầu sử dụng điện công suất lớn.

Về bản chất, tủ điện công nghiệp là trung tâm phân phối và điều khiển nguồn điện, nơi lắp đặt các thiết bị đóng cắt, bảo vệ, điều khiển và đo lường để đảm bảo hệ thống điện vận hành an toàn, ổn định và liên tục. Tủ điện thực hiện ba chức năng chính:

Phân phối điện năng đến các máy móc, thiết bị và từng khu vực trong nhà máy theo đúng công suất thiết kế.
Điều khiển và giám sát hoạt động của máy móc, dây chuyền sản xuất cũng như các hệ thống HVAC và cơ điện thông qua các thiết bị như PLC, HMI, biến tần và contactor.
Bảo vệ hệ thống điện bằng cách phát hiện và ngắt mạch khi xảy ra quá tải, ngắn mạch, rò điện hoặc các sự cố khác, góp phần đảm bảo an toàn và duy trì hoạt động ổn định của hệ thống.

2. Cấu tạo của tủ điện công nghiệp

2.1 Vỏ tủ điện công nghiệp

Được chế tạo từ thép sơn tĩnh điện, inox 304 hoặc inox 316, có khả năng chống va đập, chống ăn mòn và bảo vệ các thiết bị bên trong khỏi bụi, độ ẩm cũng như các tác động từ môi trường. Tùy vị trí lắp đặt, vỏ tủ sẻ được lựa chọn cấp bảo vệ IP42, IP54, IP55 hoặc IP65 để đáp ứng điều kiện vận hành trong nhà hoặc ngoài trời.

2.2 Thiết bị bên trong

Bên trong tủ điện được bố trí nhiều nhóm thiết bị khác nhau, bao gồm:

Thiết bị đóng cắt và bảo vệ: ACB, MCCB, MCB, contactor, relay… giúp đóng ngắt nguồn điện và bảo vệ hệ thống khi xảy ra sự cố.
Thiết bị điều khiển: PLC, HMI, biến tần, khởi động mềm… dùng để điều khiển và tự động hóa máy móc, dây chuyền sản xuất.
Hệ thống phân phối điện: Thanh cái (Busbar), dây dẫn, cầu đấu và các phụ kiện đấu nối giúp truyền tải nguồn điện đến từng thiết bị.
Thiết bị phụ trợ: Quạt thông gió, điều hòa tủ điện, đèn chiếu sáng, khóa tủ và các phụ kiện khác nhằm duy trì điều kiện vận hành ổn định.

2.3 Hệ thống phụ trợ và phụ kiện

Ngoài các thiết bị chính, tủ điện công nghiệp còn được trang bị hệ thống phụ trợ và các phụ kiện nhằm hỗ trợ vận hành ổn định, nâng cao tuổi thọ thiết bị và thuận tiện cho công tác bảo trì.

Hệ thống làm mát: Bao gồm quạt thông gió, bộ trao đổi nhiệt hoặc điều hòa tủ điện, giúp kiểm soát nhiệt độ bên trong tủ và hạn chế ảnh hưởng của nhiệt đến các thiết bị điện.
Phụ kiện đấu nối: Cầu đấu (Terminal Block), thanh ray DIN, máng đi dây, dây dẫn và đầu cốt giúp việc đấu nối gọn gàng, an toàn và dễ dàng kiểm tra, bảo trì.
Phụ kiện cơ khí: Khóa tủ, bản lề, gioăng cao su và các phụ kiện lắp đặt khác giúp tăng độ kín, hạn chế bụi và hơi ẩm xâm nhập vào bên trong tủ.

3. Các loại tủ điện phổ biến

3.1 Phân loại theo chức năng

Nhóm tủ điện phân phối

Tủ điện tổng (MSB) tiếp nhận nguồn điện từ máy biến áp hoặc máy phát và phân phối đến các tủ điện nhánh.

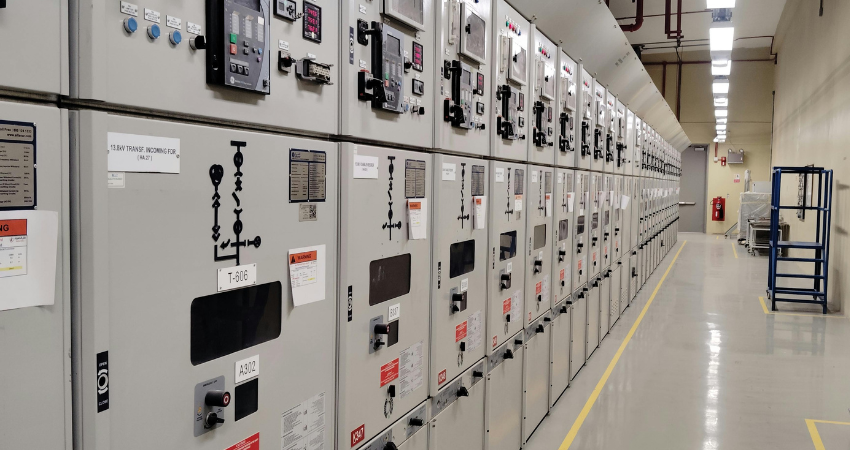

Tủ điện tổng MSB
Tủ điện phân phối (DB) nhận nguồn từ tủ MSB và cấp điện đến từng khu vực hoặc phụ tải trong công trình

Nhóm tủ điện điều khiển

Tủ điều khiển động cơ (MCC) điều khiển và bảo vệ tập trung nhiều động cơ điện trong hệ thống.
Tủ điều khiển PLC tích hợp PLC, HMI, biến tần và các thiết bị điều khiển để tự động hóa quá trình vận hành.

Nhóm tủ chuyển nguồn và bù công suất

Tủ ATS tự động chuyển đổi giữa nguồn điện lưới và nguồn điện dự phòng như máy phát hoặc UPS. Duy trì nguồn điện liên tục khi nguồn điện chính gặp sự cố

Tủ tụ bù bù công suất giúp cải thiện chất lượng nguồn điện, nâng cao hệ số công suất (Cosφ), giảm tổn thất điện năng và tối ưu chi phí vận hành.

3.2 Phân loại theo thiết kế

Tùy theo vị trí lắp đặt và môi trường vận hành, tủ điện công nghiệp được thiết kế với nhiều kiểu kết cấu khác nhau để đảm bảo độ bền, tính an toàn và khả năng vận hành ổn định.

Tủ đứng (Floor Standing): Thiết kế dạng đứng với kích thước lớn, thường được sử dụng cho các hệ thống điện có công suất lớn hoặc cần lắp đặt nhiều thiết bị bên trong.
Tủ treo tường (Wall Mounted): Có kích thước nhỏ gọn, được lắp trực tiếp trên tường, phù hợp với các hệ thống điện có quy mô vừa và nhỏ.
Tủ âm tường (Flush Mounted): Được lắp chìm vào tường, chỉ để lộ mặt tủ bên ngoài, giúp tiết kiệm diện tích và tăng tính thẩm mỹ cho công trình.
Tủ ngoài trời (Outdoor Panel): Được chế tạo với cấp bảo vệ IP cao, có khả năng chống bụi, chống nước và chịu được các điều kiện thời tiết khắc nghiệt.
Tủ chống cháy nổ: Thiết kế chuyên dụng cho các khu vực có nguy cơ cháy nổ, sử dụng vật liệu và thiết bị đáp ứng các tiêu chuẩn an toàn trong môi trường đặc biệt.

4. Các ứng dụng của tủ điện công nghiệp

Thiết bị được sử dụng trong hầu hết các hệ thống điện tại nhà máy, xưởng sản xuất và công trình công nghiệp, như:

Nhà máy và dây chuyền sản xuất: Điều khiển động cơ, máy móc, băng tải, dây chuyền tự động và phân phối nguồn điện đến từng khu vực sản xuất.
Hệ thống MEP và HVAC: Điều khiển hệ thống điều hòa không khí, thông gió, bơm nước, cấp thoát nước và các thiết bị cơ điện trong công trình.
Hệ thống PCCC: Điều khiển tủ bơm chữa cháy, giám sát trạng thái hoạt động và đảm bảo nguồn điện cho các thiết bị phòng cháy chữa cháy.
Trạm điện và hệ thống phân phối điện: Tiếp nhận, phân phối và bảo vệ nguồn điện tại trạm biến áp, nhà máy điện, khu công nghiệp và các công trình có công suất lớn.
Hệ thống tự động hóa: Tích hợp PLC, HMI, SCADA và biến tần để giám sát, điều khiển và tối ưu quá trình vận hành của máy móc, dây chuyền sản xuất.

5. Tiêu chí lựa chọn tủ điện cho nhà xưởng

5.1 Các tiêu chuẩn kỷ thuật cần đáp ứng

Tủ điện công nghiệp cần được thiết kế và lắp đặt theo các tiêu chuẩn kỹ thuật để đảm bảo khả năng vận hành, an toàn điện và độ bền của hệ thống. Một số tiêu chuẩn được áp dụng phổ biến gồm:

IEC 61439: Tiêu chuẩn quốc tế về tủ điện hạ thế, quy định yêu cầu về thiết kế, thử nghiệm, khả năng chịu dòng điện và an toàn vận hành.
IEC 60947: Tiêu chuẩn dành cho các thiết bị đóng cắt và điều khiển hạ áp như ACB, MCCB, MCB, contactor và relay.
IEC 60529: Quy định cấp bảo vệ IP của vỏ tủ, đánh giá khả năng chống bụi và chống nước.
TCVN và QCVN hiện hành: Áp dụng cho việc thiết kế, lắp đặt và nghiệm thu hệ thống điện công nghiệp tại Việt Nam.

Đối với các dự án xuất khẩu hoặc có yêu cầu riêng từ chủ đầu tư, tủ điện có thể được thiết kế theo các tiêu chuẩn như UL (Hoa Kỳ), JIS (Nhật Bản) hoặc NEMA.

5.2 Những tiêu chí cần lưu ý khi lựa chọn

Bên cạnh việc đáp ứng các tiêu chuẩn kỹ thuật, doanh nghiệp cũng cần xem xét các yếu tố dưới đây để lựa chọn tủ điện phù hợp với nhu cầu sử dụng và điều kiện vận hành của nhà xưởng:

Lựa chọn đúng loại tủ điện theo mục đích sử dụng như phân phối điện, điều khiển động cơ, tự động hóa dây chuyền, chuyển nguồn ATS hay bù công suất.
Tủ điện cần đáp ứng công suất hiện tại và có dự phòng để mở rộng hoặc nâng cấp hệ thống trong tương lai.
Cân nhắc điều kiện lắp đặt trong nhà, ngoài trời, khu vực có độ ẩm, bụi hoặc hóa chất để lựa chọn vật liệu và cấp bảo vệ IP phù hợp.
Ưu tiên các tủ điện được thiết kế theo các tiêu chuẩn như IEC 61439,IEC 60947 và các quy chuẩn kỹ thuật hiện hành nhằm đảm bảo an toàn và độ tin cậy.
Lựa chọn thiết bị từ các thương hiệu uy tín và đơn vị thiết kế, thi công có kinh nghiệm để đảm bảo chất lượng, khả năng vận hành và dịch vụ bảo trì.

Không nên chỉ dựa vào giá thành. Cần đánh giá tổng thể giữa chất lượng, hiệu suất, tuổi thọ và chi phí vận hành để lựa chọn giải pháp phù hợp.

6. Thiết kế và lắp đặt tủ điện cho nhà xưởng

Quá trình thiết kế và lắp đặt tủ điện công nghiệp cần được thực hiện theo quy trình kỹ thuật nhằm đảm bảo hệ thống vận hành an toàn, ổn định và đáp ứng đúng yêu cầu của công trình. Một quy trình tiêu chuẩn thường bao gồm các bước sau:

Bước 1. Khảo sát và thiết kế: Xác định nhu cầu sử dụng, công suất phụ tải, điều kiện lắp đặt và xây dựng bản vẽ kỹ thuật phù hợp.
Bước 2. Gia công và lắp ráp tủ điện: Chế tạo vỏ tủ, lắp đặt các thiết bị đóng cắt, điều khiển và hệ thống thanh cái theo bản vẽ thiết kế.
Bước 3. Đấu nối hệ thống: Thực hiện đấu nối mạch động lực, mạch điều khiển và kiểm tra các đầu nối theo đúng sơ đồ kỹ thuật.
Bước 4. Kiểm tra và chạy thử: Kiểm tra cách điện, thử nghiệm hoạt động của các thiết bị và đánh giá khả năng vận hành của toàn bộ hệ thống.
Bước 5. Nghiệm thu và bàn giao: Hoàn thiện hồ sơ kỹ thuật, nghiệm thu và đưa tủ điện vào vận hành.
