Hệ thống điện công nghiệp có những thành phần nào?

Trong nhà xưởng sản xuất, điện công nghiệp là hạ tầng kỹ thuật ảnh hưởng trực tiếp đến khả năng vận hành của toàn bộ dây chuyền. Chỉ cần quá tải, sụt áp hoặc mất điện cục bộ cũng có thể làm gián đoạn sản xuất và phát sinh nhiều chi phí vận hành. Vậy hệ thống điện công nghiệp gồm những thành phần nào nào và cần lưu ý gì khi thiết kế, thi công? Cùng SONGLAMCONS tìm hiểu chi tiết trong bài viết sau:

Nội Dung

1. Điện công nghiệp là gì?

Điện công nghiệp là hệ thống mạng lưới điện được thiết kế và lắp đặt để phục vụ cho hoạt động sản xuất trong nhà máy, nhà xưởng và khu công nghiệp. Thường sử dụng nguồn điện 3 pha với công suất lớn nhằm cung cấp điện cho máy móc, thiết bị và dây chuyền sản xuất vận hành liên tục.

2. Vai trò của hệ thống điện công nghiệp trong vận hành nhà xưởng, nhà máy

Hệ thống điện công nghiệp là nguồn cung cấp năng lượng chính giúp các thiết bị và dây chuyền sản xuất hoạt động ổn định và liên tục. Không chỉ phục vụ vận hành sản xuất, hạ tầng điện còn ảnh hưởng trực tiếp đến năng suất, độ ổn định của dây chuyền và khả năng mở rộng nhà máy về sau.

Đối với các nhà máy sử dụng nhiều thiết bị tải lớn như hệ HVAC, máy nén khí, chiller, băng chuyền hoặc dây chuyền tự động hóa, việc tính toán tải điện không phù hợp có thể dẫn đến sụt áp, quá tải hoặc làm gián đoạn quá trình vận hành.

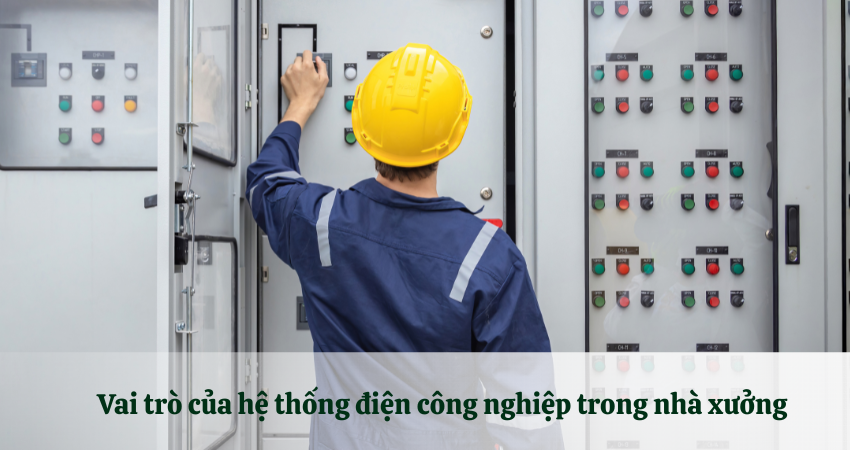

Vai trò của hệ thống điện công nghiệp trong nhà xưởng

Mạng lưới điện này còn cần được thiết kế đồng bộ với các hạng mục cơ điện MEP nhằm đảm bảo khả năng vận hành ổn định và thuận tiện cho quá trình mở rộng nhà máy về sau.

Bên cạnh đó, hạ tầng điện còn giúp đảm bảo an toàn vận hành thông qua các thiết bị bảo vệ như CB, MCCB, relay, tiếp địa và chống sét, hạn chế nguy cơ quá tải, chập cháy và sự cố điện trong nhà máy.

**Xem thêm: Dịch vụ tư vấn thiết kế, xây dựng nhà xưởng công nghiệp

3. Các thành phần chính trong hệ thống điện công nghiệp

Một hệ thống điện công nghiệp trong nhà máy thường được chia thành nhiều hạng mục khác nhau nhằm đáp ứng nhu cầu cấp điện và vận hành thiết bị trong quá trình sản xuất:

3.1 Hệ thống điện động lực

Điện động lực là hạng mục trực tiếp cung cấp nguồn điện cho các máy móc và dây chuyền sản xuất trong nhà xưởng. Đây là phần chịu tải lớn, thường sử dụng nguồn điện 3 pha để vận hành motor, máy nén khí, máy bơm, băng chuyền và các thiết bị công nghiệp công suất cao. Hệ thống này thường bao gồm:

Tủ điện động lực và tủ điện điều khiển có nhiệm vụ nhận điện từ nguồn chính, phân phối điện đến máy móc và kiểm soát hoạt động vận hành của thiết bị.

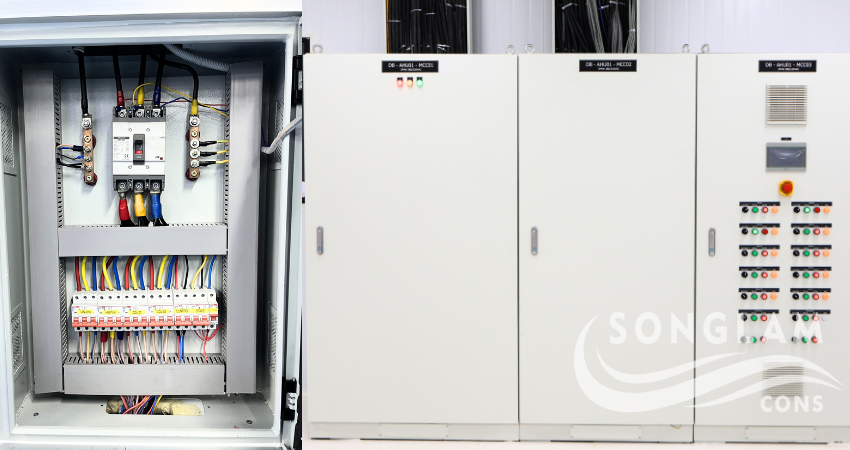

Tủ điện công nghiệp
Cáp động lực là mạng lưới dây dẫn dùng để truyền tải nguồn điện công suất lớn từ tủ điện đến các thiết bị sản xuất.
Thiết bị phụ trợ như biến tần, khởi động từ và relay bảo vệ được lắp đặt để hỗ trợ điều khiển motor, đồng thời tự động ngắt mạch bảo vệ hệ thống khi xảy ra sự cố.

3.2 Hệ thống điện nặng

Hẹ thống tiếp nhận và phân phối nguồn điện chính cho toàn bộ nhà máy. Hệ thống này đảm nhận việc truyền tải và phân phối nguồn điện công suất lớn đến các khu vực sản xuất trong nhà máy. Các thành phần chính gồm:

Tủ điện phân phối tổng và tủ điện nhánh dùng để chia và cấp nguồn điện đến từng khu vực chức năng trong nhà xưởng.
mạng lưới cáp truyền tải sử dụng cáp điện tiết diện lớn nhằm đáp ứng nhu cầu tải điện cao và vận hành liên tục.
Hệ thống tiếp địa và chống sétgiúp bảo vệ hạ tầng điện, hạn chế rò rỉ điện và giảm nguy cơ chập cháy trong quá trình sử dụng.

3.3 Hệ thống điện nhẹ

Điện nhẹ (ELV) sử dụng điện áp thấp để phục vụ cho các hoạt động quản lý, giám sát và truyền thông trong nhà máy. Dù không sử dụng công suất lớn như điện động lực hay điện nặng, nhưng đây là hạng mục quan trọng trong vận hành và quản lý nhà xưởng hiện đại.

Trong nhà máy công nghiệp, điện nhẹ thường được triển khai cho các hạng mục như:

Tủ điện điều khiển trung tâm cấp nguồn điện áp thấp (thường dưới 35V DC) cho các thiết bị an ninh và thông tin liên lạc.
Mạng lưới cáp tín hiệu và cáp nguồn cấp điện và kết nối tín hiệu liên tục cho camera, chuông báo, âm thanh công cộng và các cảm biến báo cháy trên toàn xưởng.

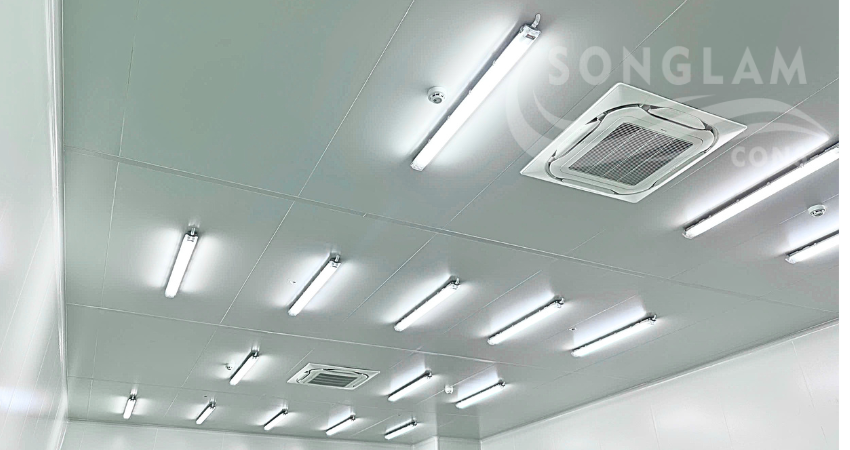

3.4 Hệ thống chiếu sáng công nghiệp

Hạng mục chiếu sáng công nghiệp có nhiệm vụ cung cấp nguồn điện cho toàn bộ hệ thống đèn chiếu sáng trong nhà máy, bao gồm khu vực sản xuất, kho hàng, văn phòng và lối đi vận hành.

Lưu ý: Doanh nghiệp cần có nguồn điện dự phòng để duy trì ánh sáng khi xảy ra mất điện hoặc sự cố khẩn cấp. Khi thiết kế cần đảm bảo phù hợp với diện tích nhà xưởng, cường độ làm việc.

3.5 Hệ thống điện trung thế, hạ thế

Điện trung thế và hạ thế là hạng mục tiếp nhận nguồn điện từ lưới điện quốc gia để cấp cho toàn bộ nhà máy. Nguồn điện trung thế sẽ được đưa qua trạm biến áp để hạ xuống mức điện áp phù hợp, thường là 380V, nhằm phục vụ cho máy móc, thiết bị và các hoạt động vận hành trong nhà xưởng.

Sau khi hạ áp, nguồn điện sẽ được phân phối thông qua các tủ điện tổng và tủ điện nhánh đến từng khu vực sản xuất, giúp nhà máy duy trì hoạt động ổn định và liên tục.

Ngoài các thành phần chính thì điện công nghiệp còn có các thành phần sau:

Cáp điện và máng cáp:Có nhiệm vụ nâng đỡ, gom gọn và bảo vệ dây cáp điện chạy dọc theo không gian nhà xưởng.
Tiếp địa chống sét:Giúp tiêu tán dòng điện rò rỉ, hạn chế sự cố điện và bảo vệ an toàn cho thiết bị cũng như người vận hành.
Nguồn điện dự phòng:Bao gồm máy phát điện, tủ chuyển nguồn tự động (ATS) và bộ lưu điện (UPS), làm nhiệm vụ cấp điện thay thế ngay lập tức khi cúp điện để nhà máy không bị gián đoạn sản xuất.

4. Quy trình thi công lắp đặt điện nhà xưởng

Tại SONGLAMCONS, quy trình thi công điện công nghiệp được triển khai bài bản với đội ngũ kỹ sư theo sát từ khảo sát, thiết kế đến thi công và nghiệm thu nhằm đảm bảo hệ thống vận hành ổn định và an toàn.

Bước 1. Tiếp nhận yêu cầu và khảo sát hiện trạng: Khảo sát quy mô, tính toán công suất sử dụng và nhu cầu vận hành thực tế của nhà xưởng.
Bước 2. Lập phương án thiết kế và báo giá: Đề xuất giải pháp, tính toán tải điện và lập báo giá sơ bộ minh bạch cho chủ đầu tư.
Bước 3. Hoàn thiện hồ sơ thiết kế kỹ thuật: Triển khai bản vẽ hệ thống điện động lực, tủ điện, chiếu sáng và các hạng mục liên quan.
Bước 4. Thi công lắp đặt hệ thống điện: Lắp đặt cáp điện, thang máng cáp, tủ điện và thiết bị theo đúng bản vẽ kỹ thuật đã chốt.
Bước 5. Kiểm tra và chạy thử: Đo đạc tải điện, kiểm tra điện trở cách điện và các tiêu chuẩn an toàn trước khi đóng điện.
Bước 6. Nghiệm thu và bàn giao: Nghiệm thu hoàn thiện hệ thống, bàn giao hồ sơ kỹ thuật và hướng dẫn vận hành cho doanh nghiệp.

Hạng mục điện công nghiệp thường được triển khai song song với quá trình thi công nhà xưởng nhằm đảm bảo đồng bộ hạ tầng kỹ thuật và tiến độ vận hành sản xuất.

Việc thi công hạ tầng cơ điện đòi hỏi độ chính xác cao và kinh nghiệm quản lý dự án thực chiến. Nếu doanh nghiệp đang lên kế hoạch xây mới hoặc cần nâng cấp điện nhà xưởng hiện tại, hãy liên hệ SONGLAMCONS để được tư vấn giải pháp phù hợp và nhận báo giá chi tiết.

Thông tin liên hệ:

Hotline: 0972.617.767 – 0966.692.683
Gmail: info@songlamcons.com

5. Các tiêu chuẩn cần tuân thủ khi thi công hệ thống điện công nghiệp

Một số tiêu chuẩn và quy định thường được áp dụng trong lắp đặt điện nhà xưởng gồm:

TCVN 7447-5-51:2010 – Quy tắc lựa chọn và lắp đặt thiết bị điện.
TCVN 394:2007 – Thiết kế và lắp đặt trang thiết bị điện trong công trình xây dựng.
QCVN 01:2008/BCT – Quy chuẩn kỹ thuật quốc gia về an toàn điện.
Các quy định liên quan đến hệ thống tiếp địa, chống sét và phòng cháy chữa cháy trong công nghiệp.

Bên cạnh việc tuân thủ các tiêu chuẩn kỹ thuật, doanh nghiệp khi thi công điện nhà xưởng cũng cần lưu ý một số yêu cầu sau:

Tính toán đúng công suất sử dụng điện cho từng khu vực sản xuất.
Lựa chọn thiết bị điện và dây dẫn phù hợp với tải vận hành thực tế.
Phân tách rõ hệ thống điện động lực, điện nhẹ và chiếu sáng.
Đảm bảo khoảng cách an toàn giữa hạ tầng điện và hệ thống phòng cháy chữa cháy.
Kiểm tra, chạy thử và nghiệm thu trước khi đưa vào vận hành.

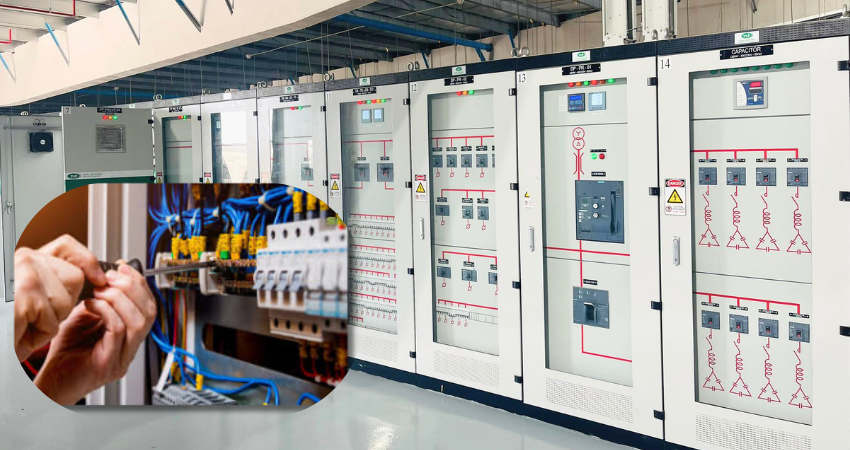

Lưu ý khi lắp đặt điện nhà xưởng

Ngoài ra, chủ đầu tư cần lên kế hoạch kiểm tra và bảo trì điện định kỳ nhằm đảm bảo hệ thống hoạt động ổn định và kéo dài tuổi thọ thiết bị.

6. Sự khác nhau giữa điện dân dụng và điện công nghiệp

Dưới đây là bảng so sánh sự khác nhau giữa hệ thống điện dân dụng và điện công nghiệp:

Tiêu chí	Điện dân dụng	Điện công nghiệp
Đặc điểm hệ thống	Hệ thống điện quy mô nhỏ phục vụ sinh hoạt	Hệ thống điện công suất lớn phục vụ sản xuất công nghiệp
Mục đích sử dụng	Cấp điện cho nhà ở, văn phòng, cửa hàng nhỏ	Cấp điện cho nhà máy, nhà xưởng và dây chuyền sản xuất
Công suất tải	Công suất nhỏ, tải điện thấp	Công suất lớn, tải điện cao và vận hành liên tục
Dòng điện, điện áp	Chủ yếu dùng điện 1 pha 220V	Chủ yếu dùng điện 3 pha 380V
Yêu cầu kỹ thuật, lắp đặt	Hệ thống đơn giản, kỹ thuật cơ bản	Yêu cầu tính toán tải điện, tủ điện, bảo vệ và tiêu chuẩn kỹ thuật cao
Mức độ an toàn	Đáp ứng tiêu chuẩn an toàn dân dụng	Yêu cầu nghiêm ngặt về an toàn điện và phòng cháy chữa cháy
Chi phí	Chi phí lắp đặt và vận hành thấp hơn	Chi phí đầu tư và thi công cao hơn do hệ thống phức tạp và tải lớn

7. FAQ – Những câu hỏi thường gặp

Thời gian thi công điện nhà xưởng thường mất bao lâu ?

Thông thường từ vài tuần đến vài tháng, tùy theo quy mô nhà xưởng, công suất hệ thống điện và số lượng máy móc cần lắp đặt.

Bao lâu nên bảo trì hệ thống điện công nghiệp ?

Khuyến cáo doanh nghiệp nên kiểm tra và bảo trì định kỳ từ 6 tháng – 1 năm/lần (như đo điện trở, siết lại điểm nối, vệ sinh tủ điện) để đảm bảo hệ thống vận hành an toàn và hạn chế rủi ro cháy nổ.

Khi nào cần nâng cấp hệ thống điện nhà xưởng?

Khi nhà xưởng mở rộng sản xuất, bổ sung máy móc công suất lớn hoặc mạng lưới điện hiện tại không còn đáp ứng đủ tải vận hành.

Chi phí thi công điện nhà xưởng được tính dựa trên những yếu tố nào?

Chi phí phụ thuộc vào diện tích nhà xưởng, công suất sử dụng điện, số lượng thiết bị, vật tư điện, hệ thống tủ điện và mức độ phức tạp của công trình.

Hệ thống điện công nghiệp đóng vai trò quan trọng trong vận hành nhà xưởng, ảnh hưởng trực tiếp đến hiệu suất sản xuất và độ an toàn của toàn bộ công trình. Việc thiết kế và thi công đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định và phù hợp với nhu cầu vận hành thực tế của doanh nghiệp.

Trên đây là những thông tin tổng quan giúp doanh nghiệp hiểu rõ hơn về hệ thống điện công nghiệp trong nhà xưởng sản xuất. Việc thiết kế và thi công đúng kỹ thuật không chỉ giúp hạ tầng điện vận hành ổn định, đảm bảo an toàn mà còn tối ưu công suất sử dụng và hạn chế phát sinh trong quá trình vận hành.

Tùy theo quy mô công trình và đặc thù dây chuyền sản xuất, mỗi nhà máy sẽ cần giải pháp điện phù hợp nhằm đáp ứng yêu cầu vận hành thực tế và thuận tiện cho kế hoạch mở rộng về sau.
