Tổng quan hệ thống điện nhẹ (ELV) trong nhà máy công nghiệp

Hệ thống điện nhẹ (ELV) là một phần của hệ thống điện công nghiệp. Mặc dù chỉ chiếm khoảng 10–20% tổng giá trị đầu tư và không trực tiếp tham gia vào quá trình sản xuất, ELV vẫn đóng vai trò quan trọng trong việc quản lý vận hành, đảm bảo an toàn cho công trình. Để hiểu rõ hơn về hệ thống này, hãy cùng SONGLAMCONS tìm hiểu trong bài viết dưới đây.

Nội Dung

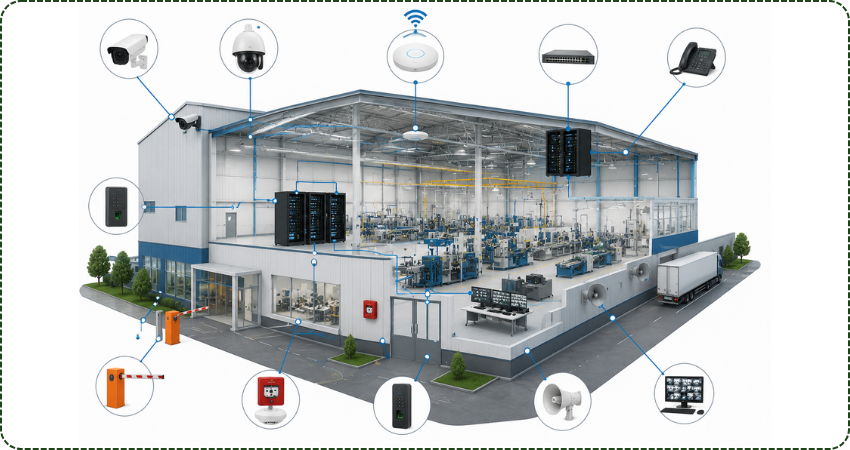

1. Hệ thống điện nhẹ là gì?

Hệ thống điện nhẹ (ELV – Extra Low Voltage) là tập hợp các hệ thống kỹ thuật sử dụng điện áp thấp, thường dưới 60V DC hoặc 35V AC. Đây là nhóm hệ thống phục vụ truyền tải tín hiệu, dữ liệu, thông tin liên lạc và điều khiển trong công trình.

Trong nhà máy công nghiệp, điện nhẹ đóng vai trò hỗ trợ giám sát, quản lý và vận hành, góp phần nâng cao hiệu quả sản xuất và đảm bảo an toàn cho toàn bộ công trình.

Vai trò của hệ thống điện nhẹ trong nhà máy

Cụ thể, hệ thống ELV đảm nhiệm các vai trò chính sau:

Kết nối và truyền tải dữ liệu giữa các bộ phận, hệ thống và thiết bị trong nhà máy.
Giám sát an ninh và hoạt động sản xuất thông qua camera, kiểm soát ra vào và các hệ thống cảnh báo.
Hỗ trợ quản lý nhân sự với các giải pháp chấm công và kiểm soát truy cập.
Đảm bảo liên lạc nội bộ thông qua mạng LAN, Wifi, tổng đài IP và hệ thống âm thanh thông báo.
Hỗ trợ công tác an toàn và xử lý sự cố bằng cách kết nối với các hệ thống báo cháy, cảnh báo khẩn cấp.
Tạo nền tảng cho chuyển đổi số và nhà máy thông minh (Smart Factory) thông qua việc thu thập, truyền tải và quản lý dữ liệu vận hành.

2. Khác biệt giữa điện động lực và điện nhẹ

Trong hệ thống cơ điện (MEP) nhà xưởng, điện động lực và điện nhẹ là hai hạng mục quan trọng, được thiết kế và thi công đồng bộ để phục vụ hoạt động sản xuất. Tuy nhiên, mỗi hệ thống lại có chức năng, đặc điểm kỹ thuật và phạm vi ứng dụng riêng.

Dưới đây là bảng so sánh một số khác biệt cơ bản giữa điện động lực và điện nhẹ trong nhà máy công nghiệp:

Tiêu chí	Điện động lực (Điện nặng)	Điện nhẹ (ELV)
Chức năng	Cấp nguồn cho máy móc	Truyền tín hiệu, dữ liệu và điều khiển
Điện áp sử dụng	Thường 220V-380V hoặc cao hơn	Dưới 35V AC hoặc 60V DC
Thiết bị điển hình	Tủ điện, máy biến áp, động cơ, máy bơm, hệ thống chiếu sáng	Camera CCTV, mạng LAN, Wifi,..
Hệ thống cáp	Cáp động lực tiết diện lớn	Cáp tín hiệu, cáp mạng, cáp quang
Mức độ ảnh hưởng	Đảm bảo nguồn điện cho hoạt động sản xuất	Đảm bảo khả năng giám sát, quản lý và kết nối thông tin
Mức độ an toàn	Nguy cơ điện giật, cháy nổ cao	Điện áp thấp, an toàn hơn khi vận hành

3. Các hạng mục trong hệ thống điện nhẹ

Hệ thống điện nhẹ trong nhà máy có thể bao gồm nhiều hạng mục khác nhau. Trong đó các hệ thống phổ biến nhất gồm:

Hệ thống mạng LAN & Wifi: Cung cấp hạ tầng kết nối dữ liệu cho máy tính, thiết bị sản xuất và các phần mềm quản lý, đảm bảo quá trình truyền tải thông tin diễn ra ổn định và liên tục.
Hệ thống CAMERA giám sát: Giám sát tại khu vực sản xuất, kho bãi, văn phòng và các vị trí trọng yếu nhằm đảm bảo an ninh và hỗ trợ quản lý vận hành.
Hệ thống kiểm soát ra vào: Quản lý người và phương tiện ra vào thông qua thẻ từ, vân tay hoặc nhận diện khuôn mặt, góp phần nâng cao tính bảo mật cho nhà máy.

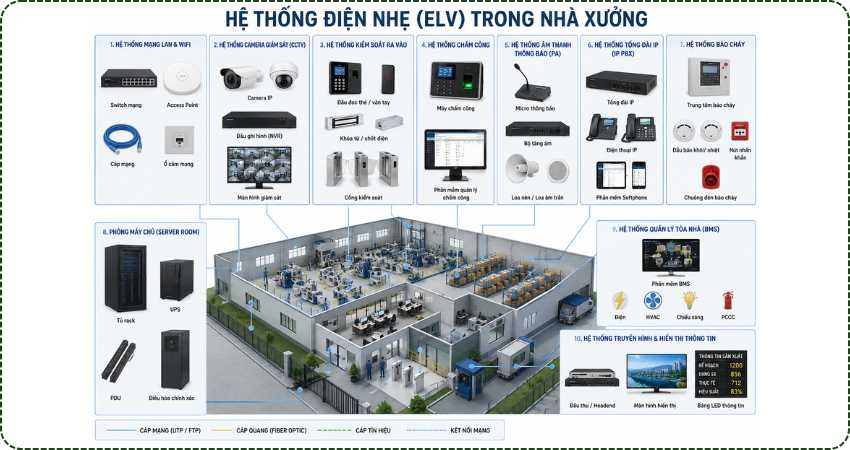

Các hạng mục trong hệ thống điện nhẹ
Hệ thống âm thanh thông báo: Phục vụ phát thông báo nội bộ, cảnh báo khẩn cấp và hỗ trợ truyền đạt thông tin trong khu vực nhà máy.
Hệ thống báo cháy: Phát hiện và cảnh báo sớm nguy cơ cháy nổ thông qua các thiết bị cảm biến, góp phần đảm bảo an toàn cho con người và tài sản.
Hệ thống quản lý tòa nhà (BMS): Cho phép giám sát và quản lý tập trung các hệ thống kỹ thuật trong công trình như điện, điều hòa không khí, chiếu sáng và các hệ thống MEP khác.

4. Yêu cầu kỹ thuật khi thiết kế & thi công

Là nhà thầu cơ điện M&E đã tham gia nhiều dự án nhà xưởng công nghiệp, SONGLAMCONS nhận thấy để hạ tầng ELV hoạt động ổn định và đáp ứng hiệu quả nhu cầu vận hành, quá trình thiết kế và thi công cần tuân thủ một số yêu cầu kỹ thuật quan trọng sau:

Thiết kế hệ thống điện nhẹ đồng bộ với hệ thống MEP, điện động lực, HVAC và PCCC để tránh xung đột trong quá trình thi công.
Lựa chọn cáp mạng, cáp tín hiệu và cáp quang đúng tiêu chuẩn kỹ thuật.
Bố trí tuyến cáp điện nhẹ tách biệt với cáp điện động lực để hạn chế nhiễu tín hiệu.
Lựa chọn thiết bị phù hợp với môi trường vận hành của nhà máy, đặc biệt tại các khu vực có nhiệt độ cao, độ ẩm lớn hoặc nhiều bụi.
Bố trí tủ mạng, tủ điện nhẹ khoa học, thuận tiện cho vận hành và bảo trì.
Toàn bộ hạ tầng ELV cần được đánh nhãn, quản lý và lập hồ sơ hoàn công đầy đủ để phục vụ quản lý hệ thống.
Kiểm tra, chạy thử và nghiệm thu toàn bộ hệ thống trước khi đưa vào sử dụng.

Rủi ro có thể xảy ra trong quá trình thi công hệ thống ELV

Mặc dù sử dụng điện áp thấp, hệ thống ELV vẫn yêu cầu quy trình thiết kế và thi công chặt chẽ để đảm bảo hiệu quả vận hành. Trong thực tế, việc thi công không đúng kỹ thuật hoặc thiếu đồng bộ có thể dẫn đến nhiều rủi ro như:

Nhiễu tín hiệu, suy hao dữ liệu và mất ổn định kết nối.
Xung đột với các hệ thống MEP khác trong quá trình thi công.
Khó khăn trong công tác vận hành, bảo trì và nâng cấp hệ thống.
Gia tăng chi phí sửa chữa, cải tạo và mở rộng trong tương lai.

Để hạn chế các rủi ro này, quá trình thiết kế và thi công hệ thống điện nhẹ bắt buộc phải tuân thủ các yêu cầu kỹ thuật nêu trên.

5. Tiêu chuẩn cần tuân thủ khi thi công

Việc tuân thủ các tiêu chuẩn kỹ thuật là yêu cầu quan trọng nhằm đảm bảo hệ thống hoạt động ổn định, an toàn và đáp ứng yêu cầu vận hành lâu dài. Một số tiêu chuẩn thường được áp dụng trong thiết kế và thi công hệ thống ELV gồm:

TCVN 9208:2012 – Lắp đặt cáp và dây dẫn điện trong công trình.
TCN 68-153:1995 – Quy định kỹ thuật đối với cống cáp, bể cáp và tủ đấu cáp.
TCN 68-160:1996 – Tiêu chuẩn đối với hệ thống cáp quang.
TCN 68-172:1998 – Tiêu chuẩn về giao diện và kết nối mạng.
TCVN 7189 – Quy định về đặc tính và mức nhiễu tần số vô tuyến đối với thiết bị công nghệ thông tin.
Các tiêu chuẩn chuyên ngành liên quan đến hệ thống camera giám sát, mạng dữ liệu, âm thanh thông báo, kiểm soát ra vào và hệ thống báo cháy.

**Cần chuẩn bị gì để nghiệm thu hệ thống điện nhà xưởng?

6. Xu hướng hệ thống điện nhẹ trong nhà máy [2026]

Từ giai đoạn 2024 đến nay, cùng với xu hướng chuyển đổi số và phát triển nhà máy thông minh, hệ thống điện nhẹ ngày càng được đầu tư theo hướng kết nối, tự động hóa và quản lý tập trung. Một số xu hướng nổi bật gồm:

Ứng dụng IoT và AI: Thu thập dữ liệu từ cảm biến và thiết bị trong nhà máy, hỗ trợ giám sát vận hành, phát hiện bất thường và bảo trì dự báo.
Camera AI và hệ thống an ninh thông minh: Tích hợp công nghệ nhận diện khuôn mặt, nhận diện biển số xe hoặc phát hiện hành vi bất thường để nâng cao khả năng giám sát và kiểm soát an ninh.
Quản lý tập trung bằng BMS: Cho phép theo dõi và điều khiển các hệ thống kỹ thuật như điện, điều hòa không khí, chiếu sáng và PCCC trên cùng một nền tảng quản lý.
Xu hướng hệ thống điện nhẹ trong nhà xưởng hiện nay
Hạ tầng mạng tốc độ cao: Sử dụng cáp quang, Wifi thế hệ mới và mạng công nghiệp để đảm bảo khả năng kết nối ổn định giữa thiết bị, máy móc và hệ thống quản lý.
Đồng bộ hệ thống ELV với Smart Factory: Kết nối dữ liệu từ các hệ thống điện nhẹ với phần mềm quản lý sản xuất, tạo nền tảng cho tự động hóa và chuyển đổi số nhà máy.
