HVAC được cấu thành từ nhiều thành phần khác nhau nhằm kiểm soát nhiệt độ, độ ẩm và chất lượng không khí trong công trình. Mỗi thành phần trong hệ thống HVAC đảm nhận một chức năng riêng và phối hợp với nhau để tạo nên môi trường vận hành ổn định. Dưới đây là các thành phần trong hệ thống HVAC phổ biến được sử dụng tại nhà xưởng và nhà máy công nghiệp.

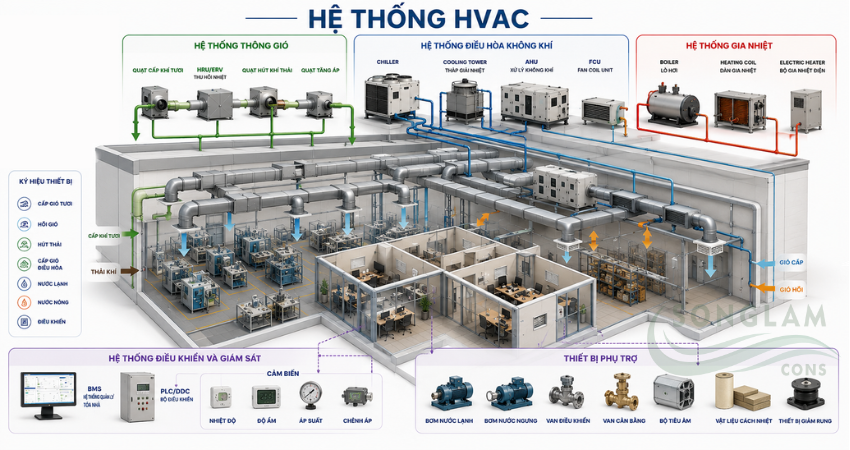

1. Các thành phần trong hệ thống HVAC
Một hệ thống thông gió và điều hòa không khí hoàn chỉnh thường được cấu tạo từ 3 nhóm thành phần chính gồm hệ thống gia nhiệt (Heating), hệ thống thông gió (Ventilation) và hệ thống điều hòa không khí (Air Conditioning).
- Hệ thống gia nhiệt (Heating)
Hệ thống gia nhiệt, tạo và cung cấp nhiệt cho không gian khi cần thiết. Các thành phần thường được sử dụng gồm lò hơi (Boiler), bơm nhiệt (Heat Pump), dàn gia nhiệt (Heating Coil) và bộ gia nhiệt điện (Electric Heater).
- Hệ thống thông gió (Ventilation)
Có nhiệm vụ cấp khí tươi, loại bỏ khí thải, bụi bẩn và các tác nhân gây ô nhiễm nhằm duy trì chất lượng không khí trong công trình. Các thành phần phổ biến gồm quạt cấp khí tươi, quạt hút khí thải, quạt tăng áp, bộ thu hồi nhiệt HRU/ERV, hệ thống ống gió, miệng gió cấp – hồi và van điều chỉnh lưu lượng gió.
- Hệ thống điều hòa không khí ( Air Conditioning)
Air Conditioning đảm nhận chức năng làm lạnh, kiểm soát nhiệt độ và độ ẩm trong công trình. Tùy theo quy mô và yêu cầu vận hành, hệ thống có thể sử dụng Chiller, VRV/VRF, AHU, FCU, dàn nóng – dàn lạnh (Condenser & Evaporator), tháp giải nhiệt (Cooling Tower) và bộ lọc không khí (Air Filter).
Để giúp doanh nghiệp hiểu rõ vai trò của từng thành phần trong hệ thống HVAC, SONGLAMCONS sẽ phân tích chi tiết từng thành phần dưới đây.

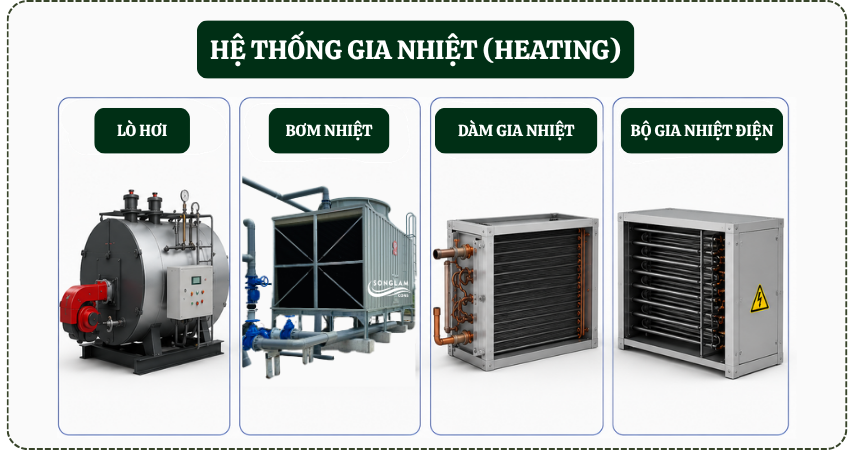

2. Hệ thống gia nhiệt ( Heating)
Lò hơi: Thiết bị tạo hơi nóng hoặc nước nóng để cung cấp nhiệt cho hệ thống HVAC. Thường được sử dụng trong các nhà máy cần duy trì nhiệt độ cao, nhu cầu gia nhiệt liên tục.
Bơm nhiệt: Có khả năng vừa sưởi ấm vừa làm mát bằng cách trao đổi nhiệt với môi trường bên ngoài. So với các phương pháp gia nhiệt truyền thống, bơm nhiệt có hiệu suất năng lượng cao hơn và giúp giảm chi phí vận hành.
Dàn gia nhiệt: Bộ trao đổi nhiệt được lắp đặt trong hệ thống xử lý không khí. Không khí đi qua Coil sẽ được gia nhiệt trước khi phân phối đến khu vực sử dụng.
Bộ gia nhiệt điện: Thiết bị sử dụng điện trở để chuyển đổi điện năng thành nhiệt năng và gia nhiệt trực tiếp cho không khí. Với cấu tạo đơn giản, dễ lắp đặt thường được sử dụng cho các khu vực cần gia nhiệt cục bộ hoặc hệ thống HVAC quy mô nhỏ.
3. Hệ thống điều hòa không khí (Air Conditioning)

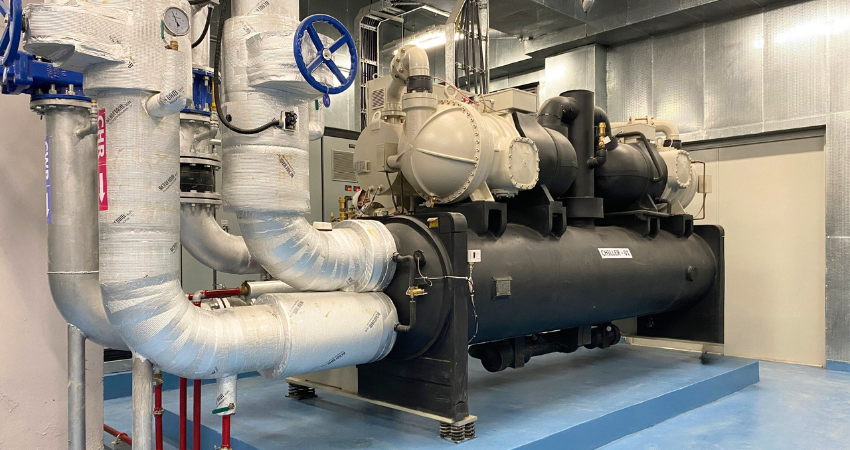

3.1 Chiller
Chiller là một trong những thành phần quan trọng của hệ thống thông gió, điều hòa không khí. Đây là nguồn tạo nước lạnh trung tâm trong nhiều hệ thống HVAC công nghiệp. Nước lạnh sau khi được tạo ra sẽ được bơm đến AHU hoặc FCU để làm mát không khí trước khi phân phối đến các khu vực sử dụng.
Trong các nhà máy công nghiệp hiện nay, Chiller thường được chia thành hai loại:
- Chiller giải nhiệt gió (Air Cooled Chiller)
- Chiller giải nhiệt nước (Water Cooled Chiller)
Đây là nguồn lạnh trung tâm của nhiều hệ thống HVAC có quy mô lớn như nhà máy thực phẩm, điện tử, dược phẩm và kho lạnh công nghiệp.
3.2 VRV/VRF
Khác với Chiller sử dụng nước lạnh làm môi chất trung gian, VRV/VRF đưa môi chất lạnh trực tiếp đến các dàn lạnh.
Hệ thống bao gồm một dàn nóng kết nối với nhiều dàn lạnh, cho phép điều chỉnh công suất linh hoạt theo nhu cầu sử dụng của từng khu vực. Nhờ khả năng kiểm soát nhiệt độ độc lập, VRV/VRF thường được lắp đặt cho văn phòng, khu hành chính hoặc các khu vực có tải lạnh riêng biệt trong nhà máy.

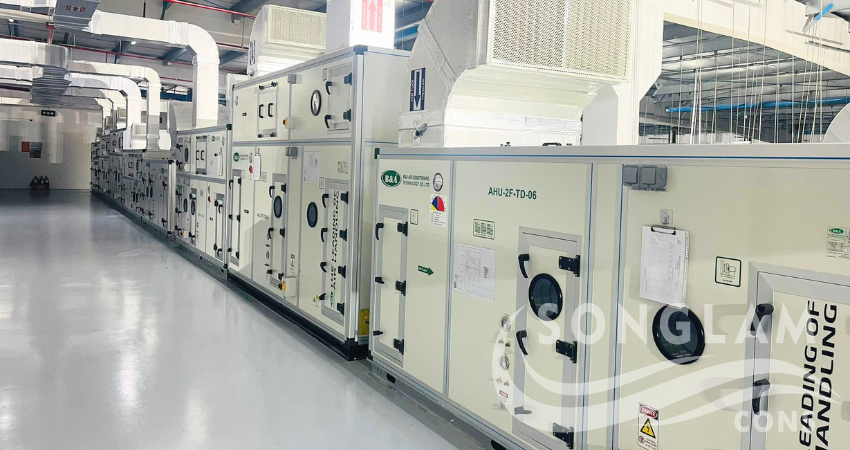

3.3 AHU ( Air Handling Unit)
AHU là thiết bị xử lý không khí trung tâm, có chức năng làm lạnh hoặc gia nhiệt, lọc bụi, kiểm soát độ ẩm và điều chỉnh lưu lượng gió trước khi đưa không khí vào hệ thống ống gió.
Sau khi được xử lý, không khí sẽ được đưa vào hệ thống ống gió để phân phối đến các khu vực sử dụng. Với khả năng xử lý lưu lượng gió lớn và kiểm soát môi trường hiệu quả, AHU thường được sử dụng trong các nhà máy thực phẩm, dược phẩm, điện tử, phòng sạch và các công trình có yêu cầu cao về chất lượng không khí.
3.4 FCU (Fan Coil Unit)
FCU hoạt động như điểm cuối của hệ thống điều hòa không khí. Không khí trong phòng được tuần hoàn qua dàn trao đổi nhiệt để điều chỉnh nhiệt độ, sau đó được đưa trở lại không gian sử dụng.
Thiết bị gồm:
- Quạt gió
- Dàn trao đổi nhiệt (Coil)
FCU thường kết hợp với hệ Chiller để điều hòa không khí cho từng phòng hoặc từng khu vực riêng biệt như văn phòng, phòng họp và khu hành chính trong nhà máy.
4. Hệ thống thông gió và điều hòa không khí
4.1 Thông gió và cấp khí tươi
Có nhiệm vụ đưa không khí sạch từ bên ngoài vào công trình, đồng thời loại bỏ không khí nóng, bụi bẩn, mùi và các chất ô nhiễm phát sinh trong quá trình sản xuất.
Hệ thống thường bao gồm:
- Quạt cấp khí tươi
- Quạt hút khí thải
- Quạt tăng áp
- Thiết bị thu hồi nhiệt HRU/ERV
Hệ thống thông gió giúp duy trì nồng độ oxy, giảm nhiệt lượng dư thừa, loại bỏ bụi, hơi hóa chất và các tác nhân gây ô nhiễm trong quá trình sản xuất.
4.2 Hệ thống lọc khí
Hệ thống lọc khí có chức năng loại bỏ bụi, vi khuẩn, vi sinh vật và các tạp chất trước khi không khí được cấp vào khu vực sử dụng.
Tùy theo yêu cầu về độ sạch, hệ thống có thể sử dụng Air Filter, HEPA Filter, FFU hoặc HEPA Box. Đây là thành phần quan trọng trong các nhà máy thực phẩm, dược phẩm, điện tử và các khu vực yêu cầu kiểm soát chất lượng không khí.
4.3 Ống gió và phân phối không khí
Sau khi được xử lý tại AHU hoặc FCU, không khí sẽ được vận chuyển đến các khu vực sử dụng thông qua hệ thống ống gió. Hệ thống gồm ống gió, miệng gió, damper và các phụ kiện kết nối giúp điều chỉnh lưu lượng gió, cân bằng áp suất và phân phối không khí theo đúng thiết kế.
Việc thiết kế và lắp đặt hệ thống ống gió đúng kỹ thuật giúp không khí được phân phối đồng đều, giảm thất thoát lưu lượng và nâng cao hiệu quả vận hành của toàn bộ hệ thống thông gió và điều hòa không khí.
5. Các thành phần điều khiển và thiết bị phụ trợ
Bên cạnh các thiết bị chính, hệ thống HVAC còn bao gồm các thiết bị điều khiển, giám sát và phụ trợ nhằm đảm bảo toàn bộ hệ thống vận hành ổn định, an toàn và đạt hiệu quả cao.
5.1 Thiết bị điều khiển và giám sát
Thiết bị điều khiển và giám sát giúp theo dõi trạng thái hoạt động của toàn bộ hệ thống HVAC, đồng thời tự động điều chỉnh các thông số vận hành theo cài đặt.
Hệ thống thường bao gồm cảm biến nhiệt độ, độ ẩm, áp suất, chênh áp, bộ điều khiển PLC/BMS và các thiết bị giám sát trung tâm. Thông qua các thiết bị này, doanh nghiệp có thể theo dõi hoạt động của hệ thống, phát hiện sớm sự cố, tối ưu mức tiêu thụ năng lượng và giảm chi phí vận hành.
5.2 Các thiết bị phụ trợ
Các thiết bị phụ trợ có vai trò hỗ trợ quá trình vận hành và nâng cao hiệu quả hoạt động. Thành phần phổ biến gồm bơm nước lạnh, bơm nước ngưng, van điều khiển, van cân bằng, bộ tiêu âm, vật liệu cách nhiệt và thiết bị giảm rung.
Mặc dù không trực tiếp tạo lạnh hay xử lý không khí, các thiết bị này giúp duy trì lưu lượng và áp suất ổn định, giảm rung động, hạn chế thất thoát nhiệt, giảm tiếng ồn và kéo dài tuổi thọ của toàn bộ hệ thống.
6. Có phải mọi hệ thống HVAC đều cần đầy đủ các thành phần trên không?
Tùy thuộc vào quy mô công trình, đặc điểm sản xuất và yêu cầu kiểm soát môi trường, mỗi hệ thống sẽ được lựa chọn cấu hình thiết bị khác nhau. Không phải dự án nào cũng cần sử dụng đầy đủ Chiller, AHU, FCU, hệ thống lọc khí hay các thiết bị điều khiển chuyên dụng.
Ví dụ:
- Văn phòng hoặc nhà xưởng thông thường có thể chỉ cần hệ thống VRV/VRF kết hợp với thông gió và cấp khí tươi.
- Nhà xưởng sản xuất có tải nhiệt lớn thường cần bổ sung Chiller để đáp ứng nhu cầu làm mát liên tục.
- Nhà máy thực phẩm, dược phẩm, điện tử thường phải sử dụng AHU, hệ thống lọc khí nhiều cấp, HEPA Filter và các giải pháp kiểm soát áp suất để đảm bảo điều kiện sản xuất.
- Kho lạnh và kho bảo quản sẽ ưu tiên các thiết bị làm lạnh chuyên dụng thay vì cấu hình thông thường.
Tuy nhiên, dù được thiết kế theo mô hình nào, một giải pháp HVAC vẫn cần đảm bảo các chức năng cốt lõi gồm: làm lạnh hoặc điều hòa nhiệt độ, xử lý không khí, thông gió cấp khí tươi và phân phối không khí đến khu vực sử dụng.
7. Lưu ý lựa chọn lắp đặt các thành phần trong hệ thống HVAC
Để lựa chọn được thiết bị phù hợp với nhu cầu vận hành và đặc thù sản xuất, doanh nghiệp cần xác định rõ các yếu tố sau:
- Yêu cầu môi trường sản xuất: Xác định nhiệt độ, độ ẩm, độ sạch không khí, áp suất phòng và các tiêu chuẩn kỹ thuật cần đáp ứng trong từng khu vực sản xuất.
- Tải nhiệt và đặc điểm vận hành của nhà xưởng: Cần đánh giá diện tích sử dụng, chiều cao công trình, số lượng nhân sự, máy móc sản xuất và các nguồn sinh nhiệt trong quá trình vận hành. Cần được thực hiện ngay từ giai đoạn thiết kế để lựa chọn giải pháp phù hợp với nhu cầu vận hành.
- Yêu cầu về hiệu quả năng lượng: Đối với các nhà máy vận hành liên tục, chi phí điện năng là yếu tố cần được xem xét ngay từ đầu. Doanh nghiệp nên ưu tiên các thiết bị có hiệu suất cao và giải pháp tiết kiệm năng lượng phù hợp với quy mô sản xuất.
- Khả năng bảo trì và mở rộng trong tương lai: Thiết bị điều hòa không khí cần thuận tiện cho việc bảo trì, thay thế linh kiện và có khả năng nâng cấp công suất khi nhu cầu sản xuất thay đổi. Điều này giúp giảm thời gian dừng máy và tối ưu chi phí vận hành trong dài hạn.
Doanh nghiệp chưa có kinh nghiệm hoặc chuyên môn về HVAC nên tham vấn đơn vị tư vấn, thiết kế và thi công HVAC chuyên nghiệp để được hỗ trợ lựa chọn thiết bị và xây dựng giải pháp phù hợp với nhu cầu vận hành thực tế.
