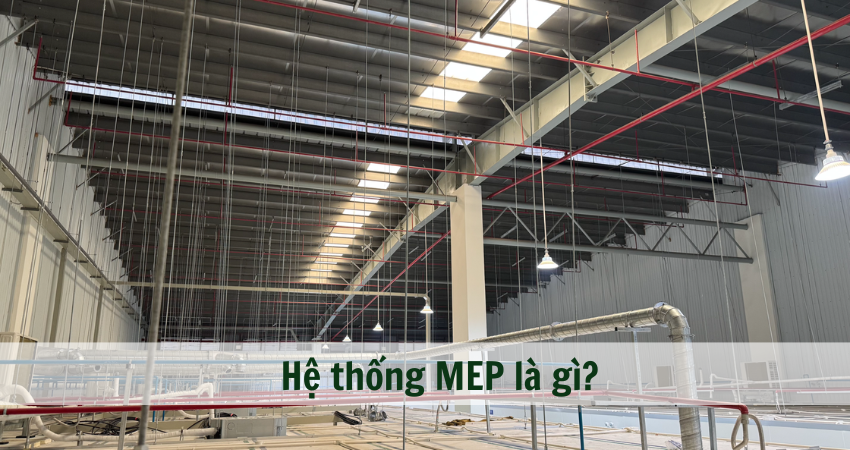

Hệ thống MEP là gì? MEP trong công trình xây dựng

Trong một công trình, các hạng mục kết cấu tạo nên khung công trình thì hệ thống MEP sẽ đảm nhiệm các hạng mục ký thuật phục vụ cho quá trình vận hành. Đây là nhóm hạng mục cơ điện, kỹ thuật bao gồm cơ khí, điện và cấp thoát nước, đóng vai trò quan trọng trong mọi dự án từ nhà xưởng, nhà máy cho đến trung tâm thương mại hay cao ốc văn phòng. Cùng SONGLAMCONS tìm hiểu về các thông tin liên quan đến MEP trong nội dung sau.

Nội Dung

1. MEP là gì?

Trong lĩnh vực xây dựng, hệ thống MEP là viết tắt của ba nhóm kỹ thuật quan trọng: Mechanical (Cơ khí), Electrical (Điện) và Plumbing (Cấp thoát nước – PCCC). Đây là hệ thống cơ điện tổng thể, giúp công trình vận hành ổn định, đảm bảo các nhu cầu về tiện nghi, an toàn và sản xuất.

Nhiều thông tin đề cập đến M&E (Mechanical & Electrical), tuy nhiên khái niệm này thường chưa bao hàm yếu tố Plumbing. Vì vậy, MEP được xem là cách gọi đầy đủ và chính xác hơn, đặc biệt đối với công trình công nghiệp và nhà xưởng sản xuất, nơi mà hệ thống cấp thoát nước, xử lý nước thải, PCCC giữ vai trò quan trọng.

1.1 Kỹ sư MEP là gì? Công việc MEP Engineer

Kỹ sư MEP (MEP Engineer) là người chịu trách nhiệm thiết kế, triển khai và giám sát hệ thống cơ điện công trình, bao gồm cơ khí, điện và cấp thoát nước (PCCC). Đây là vị trí quan trọng, đóng vai trò cầu nối giữa bản vẽ kỹ thuật và công trình thực tế, đảm bảo mọi hạng mục MEP được thực hiện đúng quy chuẩn, an toàn và đồng bộ.

Công việc của một MEP Engineer thường bao gồm

Phân tích yêu cầu, thiết kế và thi công MEP: nghiên cứu công năng, lập phương án thiết kế hệ thống HVAC, điện, nước, PCCC.
Triển khai bản vẽ, làm hồ sơ kỹ thuật: phát triển chi tiết từ mô hình tổng thể (CAD/BIM) để đội thi công dễ dàng thực hiện.
Giám sát thi công: kiểm tra chất lượng vật liệu, theo dõi tiến độ, đảm bảo lắp đặt đúng kỹ thuật và an toàn.
Kiểm định và nghiệm thu: phối hợp chạy thử các hệ thống, đánh giá vận hành trước khi bàn giao công trình.

Ngoài chuyên môn kỹ thuật, kỹ sư MEP cần am hiểu tiêu chuẩn xây dựng, có kỹ năng quản lý dự án, phối hợp nhiều bộ phận (kiến trúc, kết cấu, nhà thầu phụ) để đảm bảo hiệu quả tổng thể.

1.2 Vai trò của nhà thầu xây dựng, thi công MEP (MEP Contractor)

Trong mỗi công trình, MEP Contractor giữ vai trò then chốt trong việc tư vấn, thiết kế, thi công và giám sát toàn bộ hệ thống MEP. Họ không chỉ triển khai bản vẽ kỹ thuật chính xác, đảm bảo đúng tiêu chuẩn, mà còn phối hợp chặt chẽ với các bộ phận khác để đồng bộ từ khâu kết cấu đến hoàn thiện.

Ứng dụng của MEP trải rộng trong hầu hết các loại công trình: từ nhà xưởng, nhà máy, kho bãi logistics, cho đến cao ốc văn phòng, trung tâm thương mại, bệnh viện.

Ở bất kỳ loại hình nào, việc đầu tư thiết kế và thi công hệ thống MEP đồng bộ ngay từ đầu sẽ giúp tối ưu chi phí vận hành, giảm thiểu sự cố kỹ thuật, đồng thời kéo dài tuổi thọ công trình. Đây cũng là nhiệm vụ quan trọng mà một nhà thầu xây dựng uy tín cần đảm bảo để mang lại hiệu quả toàn diện cho chủ đầu tư.

2. Các thành phần của hệ thống MEP

Hệ thống MEP là sự kết hợp của ba nhóm kỹ thuật chính: Cơ khí (HVAC, thông gió, điều hòa không khí), hệ thống điện và đường ống (bơm, cấp thoát nước).

2.1 Mechanical | Hệ thống cơ khí, điều hòa & thông gió

Trong nhóm Mechanical, quan trọng nhất là hệ thống điều hòa không khí (HVAC) và thông gió:

Hệ thống điều hòa: giúp kiểm soát nhiệt độ, độ ẩm, tạo môi trường làm việc thoải mái và ổn định cho sản xuất. Ở nhà máy, hệ thống này còn góp phần bảo vệ máy móc, thiết bị nhạy cảm với nhiệt độ.
Thông gió: đảm bảo luồng không khí tươi lưu thông, hút khói, hút bụi, hạn chế khí độc trong khu vực sản xuất. Đặc biệt, trong các xưởng cơ khí hoặc nhà máy hóa chất, hệ thống thông gió là yếu tố bắt buộc để đảm bảo an toàn lao động.

Nhóm Mechanical còn bao gồm hệ thống khác như thang máy, bơm, máy nén khí… nhưng HVAC và thông gió vẫn là hạng mục cốt lõi trong các công trình công nghiệp.

2.2 Electrical | Hệ thống điện

Hệ thống điện giữ vai trò cung cấp và phân phối nguồn điện cho toàn bộ hoạt động của công trình. Trong hệ thống MEP, hạng mục này thường bao gồm:

Điện động lực: cung cấp năng lượng cho máy móc, thiết bị, dây chuyền sản xuất.
Chiếu sáng: hệ thống đèn công nghiệp, đèn sự cố, chiếu sáng tự nhiên kết hợp.
Điện nhẹ: hệ thống camera an ninh, mạng LAN, kiểm soát ra vào.
An toàn & báo cháy: tủ điện, UPS, hệ thống báo cháy tự động, còi báo khẩn.

Đối với các nhà xưởng lớn, việc thiết kế & thi công điện đòi hỏi nhà thầu xây dựng (M&E Contractor) có kinh nghiệm để tối ưu công suất, đảm bảo vận hành liên tục và hạn chế rủi ro cháy nổ.

**Xem thêm: Các thành phần của hệ thống điện công nghiệp

2.3 Plumbing | Hệ thống cấp thoát nước & PCCC

Hệ thống cấp thoát nước và PCCC là thành phần không thể thiếu:

Cấp nước: cung cấp nước sinh hoạt, nước sản xuất, nước cho hệ thống làm mát.
Thoát nước: thu gom và xử lý nước thải sinh hoạt, công nghiệp, thoát nước mưa.
PCCC: hệ thống chữa cháy vách tường, sprinkler, bơm chữa cháy, bình khí. Đây là hạng mục bắt buộc trong mọi công trình, đặc biệt là nhà xưởng, nhà máy.

Việc thiết kế và thi công hệ thống cấp thoát nước (PCCC) cần tuân thủ nghiêm ngặt các quy chuẩn an toàn, bởi đây là yếu tố ảnh hưởng trực tiếp đến tính mạng con người và tài sản.

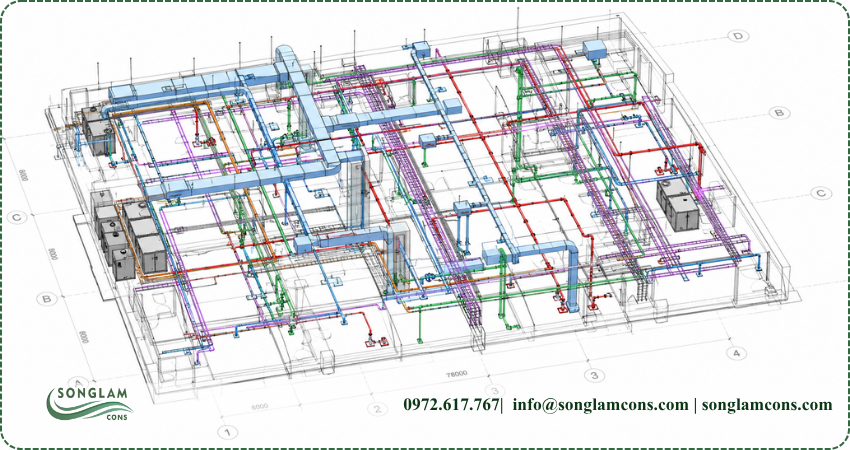

3. Bản vẽ MEP

Bản vẽ MEP là hồ sơ kỹ thuật dùng để triển khai các hạng mục cơ điện trong công trình như HVAC, điện, cấp thoát nước và PCCC. Đây là tài liệu giúp đội ngũ kỹ sư và đơn vị thi công triển khai hệ thống đúng kỹ thuật và đồng bộ với công trình. Bản vẽ MEP còn hỗ trợ bóc tách khối lượng, lập dự toán và kiểm soát quá trình thi công thực tế.

Bản vẽ MEP sẽ gồm những gì?

Tùy theo quy mô công trình, hồ sơ MEP có thể được triển khai theo nhiều hạng mục khác nhau. Trong đó phổ biến nhất là:

Hệ thống cơ khí – Mechanical: Tập trung vào bố trí điều hòa không khí, thông gió (AHU, FCU), sơ đồ đường ống gió và nguyên lý vận hành nhằm kiểm soát nhiệt độ, độ ẩm và áp suất cho nhà xưởng.
Hệ thống Điện – Electrical: Bao gồm sơ đồ cấp nguồn tổng, hệ thống điện động lực cho máy móc, chiếu sáng và các hạng mục điện nhẹ như camera, mạng LAN hoặc kiểm soát ra vào. Ngoài ra còn có hệ thống tiếp địa và chống sét để đảm bảo an toàn vận hành.
Hệ thống cấp thoát nước – Plumbing: Thể hiện chi tiết mạng lưới cấp nước sạch, thoát nước mưa và xử lý nước thải sản xuất. Các bản vẽ trạm bơm, bể chứa.
Hệ thống Phòng cháy chữa cháy: Thiết kế chi tiết mạng lưới báo cháy tự động, hệ thống chữa cháy Sprinkler, vách tường và sơ đồ cụm bơm và các thiết bị cứu hỏa theo tiêu chuẩn kỹ thuật.

Bản vẽ MEP cần được triển khai đầy đủ thông số kỹ thuật, kích thước, cao độ và phương án lắp đặt thực tế. Hồ sơ càng chi tiết và đúng tiêu chuẩn sẽ càng giúp quá trình thi công hạn chế phát sinh, đảm bảo an toàn kỹ thuật và tối ưu vận hành công trình.

Tại SONGLAMCONS, hồ sơ MEP được triển khai theo hướng đồng bộ giữa các hệ thống kỹ thuật nhằm hạn chế chồng chéo khi thi công, hỗ trợ kiểm soát khối lượng và tối ưu hiệu quả vận hành thực tế của công trình.

4. Quy trình thiết kế & Thi công hệ thống MEP

Ở SONGLAMCONS, Mỗi dự án đều có đội ngũ kỹ sư chuyên trách theo sát từ khâu khảo sát, thiết kế, lựa chọn vật liệu, thi công, giám sát cho đến nghiệm thu bàn giao. Nhờ đó, các công trình thực hiện không chỉ đạt tiêu chuẩn chất lượng, an toàn mà còn mang lại các giá trị bền vững lâu dài cho doanh nghiệp.

1. Tiếp nhận yêu cầu & khảo sát hiện trạng

Đội ngũ kỹ sư thu thập thông tin về công năng, diện tích, đặc thù sản xuất, từ đó đánh giá nhu cầu cho các hạng mục như hệ thống điều hòa, thông gió, cấp thoát nước và PCCC.

3. Hoàn thiện hồ sơ thiết kế kỹ thuật

Phát triển bản vẽ chi tiết cơ khí, điện, nước, hệ thống an toàn cháy nổ; đảm bảo tuân thủ các tiêu chuẩn, quy chuẩn xây dựng.

5. Giám sát chất lượng & an toàn thi công MEP

Kiểm tra vật liệu, giám sát kỹ thuật thi công, đảm bảo an toàn lao động và chất lượng theo hồ sơ thiết kế.

2. Lập phương án thiết kế & báo giá sơ bộ

Đề xuất giải pháp thiết kế MEP tổng thể, bố trí sơ đồ hệ thống, tính toán công suất, đồng thời đưa ra chi phí dự kiến và tiến độ thi công.

4. Thi công lắp đặt hệ thống MEP

Triển khai thi công móng, đặt ống, lắp tủ điện, hệ thống HVAC, thông gió, PCCC. Các hạng mục được phối hợp đồng bộ với tiến độ xây dựng.

6. Nghiệm thu & bàn giao

Vận hành thử toàn bộ hệ thống, đánh giá công suất thực tế, lập biên bản nghiệm thu và bàn giao công trình cho chủ đầu tư.

5. Dự toán MEP và hợp đồng pháp lý

5.1 Dự toán chi phí MEP

Chi phí đầu tư cho hệ thống MEP thường chiếm khoảng 30 – 60% tổng mức đầu tư xây dựng, đặc biệt đối với nhà xưởng và công trình công nghiệp. Việc lập dự toán ngay từ đầu sẽ hạn chế phát sinh trong quá trình thi công và vận hành.

Chi phí MEP thường chia thành 2 nhóm chính:

CAPEX: chi phí đầu tư ban đầu cho thiết bị, vật tư và thi công lắp đặt.
OPEX: chi phí vận hành như điện năng, bảo trì và sửa chữa hệ thống.

Khối lượng MEP cần phải được đo bóc từ bản vẽ kỹ thuật và tổng hợp thành BOQ (Bill Of Quantity) để phục vụ báo giá, đấu thầu và kiểm soát khối lượng thi công.

Khi doanh nghiệp so sánh báo giá giữa các nhà thầu, cần phải đánh giá cả khối lượng, vật tư, tiến độ và điều kiện bảo hành thay vì chỉ tập trung vào đơn giá.

5.2 Hợp đồng và pháp lý thi công

Khung pháp lý áp dụng cho hợp đồng MEP hiện nay chủ yếu dựa trên Nghị định 37/2015/NĐ-CP về hợp đồng xây dựng và Nghị định 50/2012/NĐ-CP sửa đổi, bổ sung.

Trong đó, các nội dung quan trọng cần được quy định rõ gồm phạm vi công việc, tiến độ thi công, tiêu chuẩn chất lượng, nghiệm thu, thanh toán, bảo hành và trách nhiệm xử lý phát sinh trong quá trình triển khai.

6. Các lĩnh vực ứng dụng và vai trò của hệ thống MEP trong công trình xây dựng

Hệ thống MEP được ứng dụng rộng rãi trong hầu hết các loại công trình, từ dân dụng đến công nghiệp. Ở mỗi lĩnh vực, vai trò của cơ điện công trình thể hiện rõ qua việc đảm bảo môi trường vận hành ổn định, tiết kiệm năng lượng và an toàn cho con người cũng như thiết bị.

Nhà xưởng & nhà máy sản xuất: MEP đóng vai trò then chốt với hệ thống điều hòa & thông gió để kiểm soát môi trường làm việc, hệ thống điện động lực cho dây chuyền sản xuất, và cấp thoát nước cùng PCCC để đảm bảo an toàn.
Kho bãi, trung tâm logistics: hệ thống chiếu sáng công nghiệp, camera an ninh, thông gió hút ẩm, giúp bảo quản hàng hóa.
Tòa nhà văn phòng, trung tâm thương mại: yêu cầu MEP cao về điều hòa không khí, điện chiếu sáng, thang máy, hệ thống báo cháy | chữa cháy tự động.
Bệnh viện, phòng thí nghiệm: chú trọng hệ thống HVAC đặc biệt, lọc khí, cấp thoát nước vô trùng và nguồn điện dự phòng liên tục.

Có thể thấy, ở bất kỳ lĩnh vực nào, hệ thống MEP đều đóng vai trò trung tâm trong việc vận hành công trình. Không chỉ đảm bảo tiện nghi, an toàn và hiệu quả sản xuất, MEP còn góp phần tạo ra môi trường làm việc hiện đại, tiết kiệm năng lượng và thân thiện với môi trường.

Với sự phát triển của công nghệ, các giải pháp MEP ngày nay ngày càng đa dạng, từ thiết kế hệ thống điều hòa thông gió thông minh, đến giám sát tự động điện và cấp thoát nước, mang đến giá trị lâu dài cho doanh nghiệp.

7. Xu hướng & công nghệ mới

Cùng với sự phát triển của xây dựng hiện đại, hệ thống MEP ngày càng được ứng dụng công nghệ tiên tiến để nâng cao hiệu quả và tối ưu chi phí. Một trong những xu hướng nổi bật là việc sử dụng mô hình BIM/3D trong thiết kế, giúp phối hợp chính xác giữa kiến trúc, kết cấu và cơ điện, hạn chế xung đột khi thi công.

MEP là gì? — Sử dụng BIM/3D trong thiết kế và thi công

Trong lĩnh vực hệ thống điều hòa thông gió, các giải pháp tiết kiệm năng lượng, sử dụng cảm biến thông minh và điều khiển tự động đang được ưu tiên, vừa mang lại sự thoải mái vừa giảm chi phí vận hành. Với hệ thống cấp thoát nước và PCCC, công nghệ vật liệu mới cùng các thiết bị giám sát từ xa giúp tăng độ an toàn và kéo dài tuổi thọ công trình.

Bên cạnh đó, xu hướng tự động hóa và IoT cho phép quản lý toàn bộ hệ thống MEP qua phần mềm trung tâm, giúp chủ đầu tư dễ dàng giám sát hoạt động, dự báo sự cố và bảo trì chủ động. Đây chính là bước tiến quan trọng khẳng định vai trò của MEP trong việc xây dựng những công trình thông minh và bền vững.
